Kompaktní osciloskop a generátor signálu v jednom pro servis, vývoj i výuku. Nabízí šířku pásma 100 MHz, vzorkování 1 GSa/s, 2 kanály s 1 MΩ, 7" TFT displej 800 × 480 a vestavěný DDS generátor se 14 průběhy. Uložte až 1000 průběhů a 1000 snímků do interní paměti 1 GB a snadno je exportujte přes USB. Nechybí FFT analýza, režim X‑Y, automatické měření a přepěťová ochrana až do 400 V (x10).

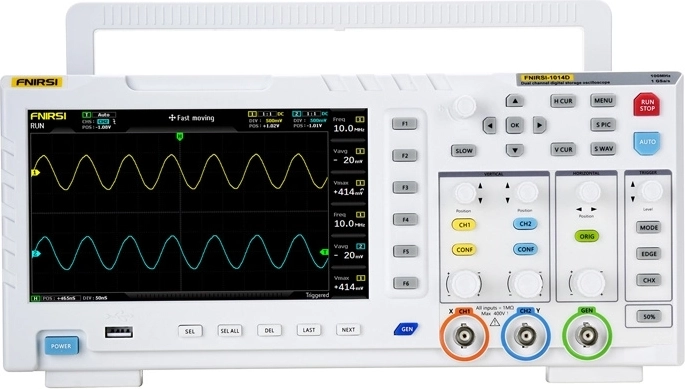

FNIRSI 1014D kombinuje přesné měření a generování signálu v jednom přístroji, což urychluje diagnostiku obvodů, testování prototypů i výuku. Díky šířce pásma 100 MHz, rychlosti 1 GSa/s a přehlednému 7" displeji získáte stabilní a čitelné průběhy během okamžiku. Integrovaný DDS generátor se 14 standardními průběhy a jemným krokem 1 Hz usnadní simulaci i ladění.
Zařízení podporuje automatickou analýzu, FFT, režim X‑Y a přesná kurzorová měření. Funkce zachycení tvaru vlny umožní uložit aktuální průběh z osciloskopu jako výstup generátoru, což zásadně rozšiřuje možnosti testování. Interní paměť 1 GB pojme až 1000 snímků a 1000 průběhů, které lze prohlížet, třídit a exportovat přes USB.
Hlavní přednosti:
- 100 MHz / 1 GSa/s pro detailní analýzu rychlých signálů.
- Vestavěný DDS generátor se 14 průběhy, krok frekvence 1 Hz, sinus až do 10 MHz.
- Funkce zachycení výstupu – uložení a opětovné generování naměřených průběhů.
- FFT, X‑Y, kurzory pro hlubší diagnostiku a přesná odečítání.
- Přepěťová ochrana do 400 V (x10) pro bezpečnější měření.
- 7" TFT 800 × 480 s intuitivním rozhraním a automatickým režimem.
Specifikace
- Výrobce
- FNIRSI
- Model
- 1014D
- Kanály
- 2
- Velikost displeje
- 7 palců
- Rozlišení displeje
- 800 × 480
- Technologie zobrazení
- LCD (TFT)
- Šířka pásma
- 100 MHz
- Vzorkovací frekvence
- 1 GSa/s
- Nejvyšší testovací napětí
- 1×: 40 V, 10×: 400 V
- Kurzorová měření
- Poloha XY, spouštěč Y
- Režim rolování (roll)
- Podporováno
- Automatická kalibrace
- Podporováno
- Záznam tvaru vlny
- 1000 snímků + 1000 průběhů (interní paměť 1 GB)
- Správa průběhů
- Podporováno (náhled, zvětšení, mazání, export)
- Přesnost napětí
- ±5 %
- Doba náběhu
- < 3 ns
- Hloubka paměti
- 240 Kbit
- Vstupní odpor
- 1 MΩ
- Citlivost
- 50 mV ~ 500 V
- Časová základna
- 50 s ~ 10 ns
- Režimy spouštění
- Jednoduché / Normální / Automatické
- Spouštěcí hrana
- Vzestupná / Sestupná
- Spojení (AC/DC)
- Střídavý / Stejnosměrný
- Přesnost frekvence (generátor)
- ±0,01 %
- Počet měřených parametrů
- 12 typů
- Typy průběhů generátoru
- 14 typů (sinus, obdélník, pilový, trojúhelník aj.)
- Zachycení výstupu
- Podporováno (uložení vlastních signálů)
- Rozšíření / přenos dat
- Export přes USB
- Napájení
- 5 V 2 A / 3 A / 4 A
- Rozměry
- 310 × 145 × 70 mm
- Obsah balení
- Osciloskop 2 v 1 FNIRSI 1014D, sondy 100 MHz ×2, USB nabíječka, uživatelská příručka
- Max. výstupní frekvence generátoru
- Sinus až 10 MHz
