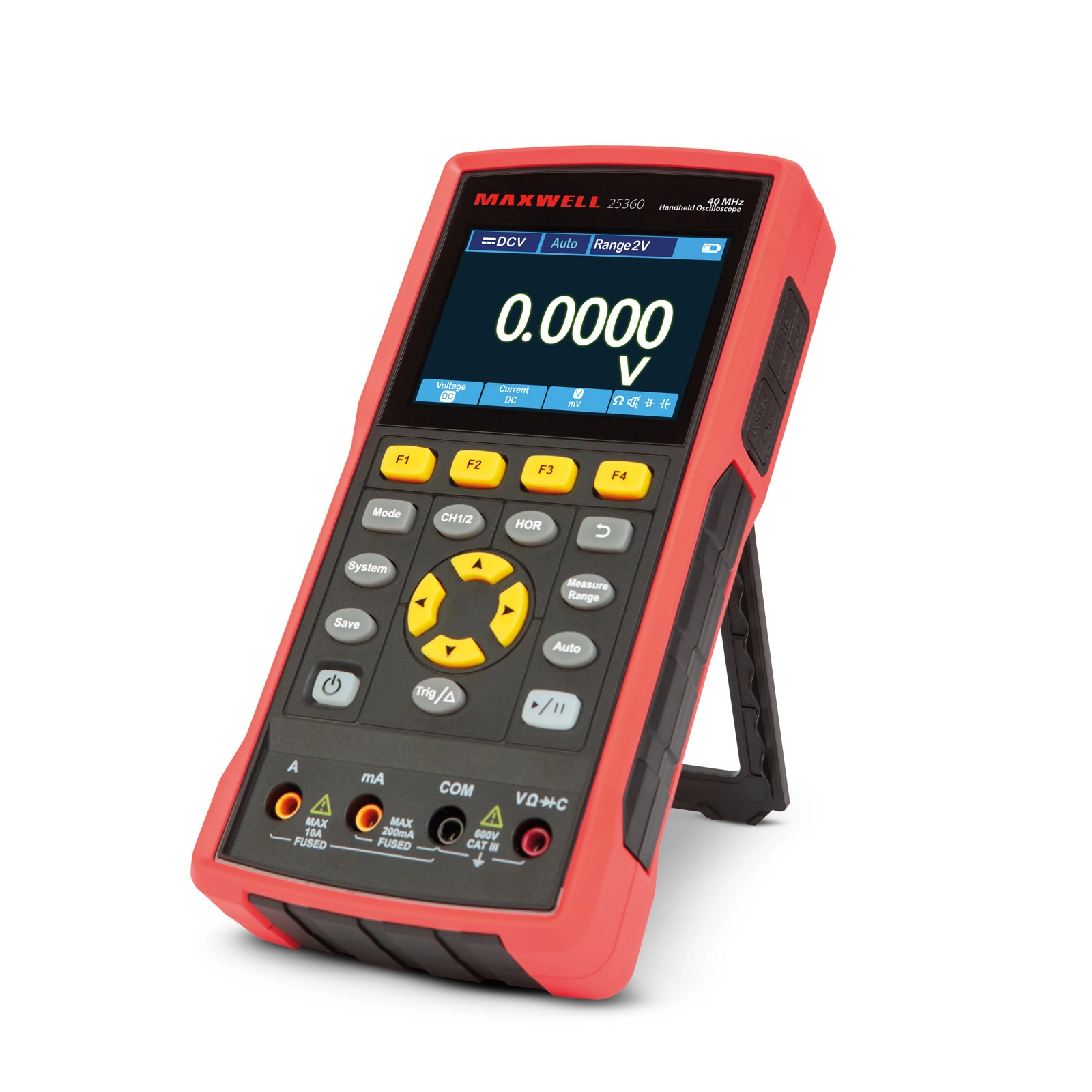

Přenosný dvoukanálový osciloskop s funkcí multimetru je praktický přístroj pro měření a analýzu elektrických signálů. Nabízí 3,5″ barevný LCD displej, vestavěný akumulátor, vstupní napětí až 400 V, ukládání dat a obrazovek i bohaté příslušenství pro pohodlnou práci v dílně, laboratoři i v terénu.

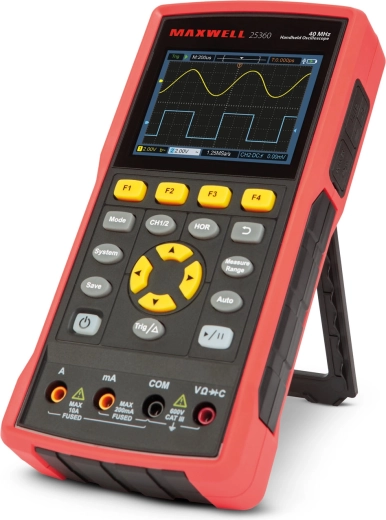

Dvoukanálové měření signálů
Dva vstupní kanály umožňují sledovat a porovnávat elektrické signály. Osciloskop podporuje automatické, normální i jednorázové spouštění pro přesné zachycení průběhů.

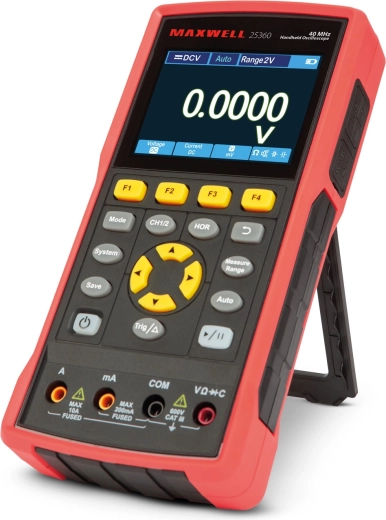

Osciloskop a multimetr v jednom
Kromě zobrazení průběhů měří zařízení stejnosměrné i střídavé napětí a proud, odpor a kapacitu. Praktické řešení pro diagnostiku elektronických obvodů.

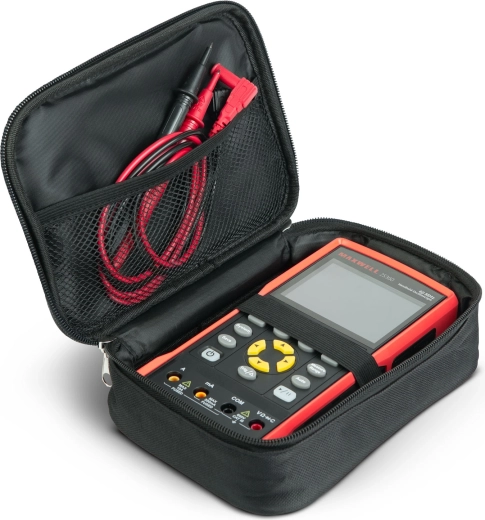

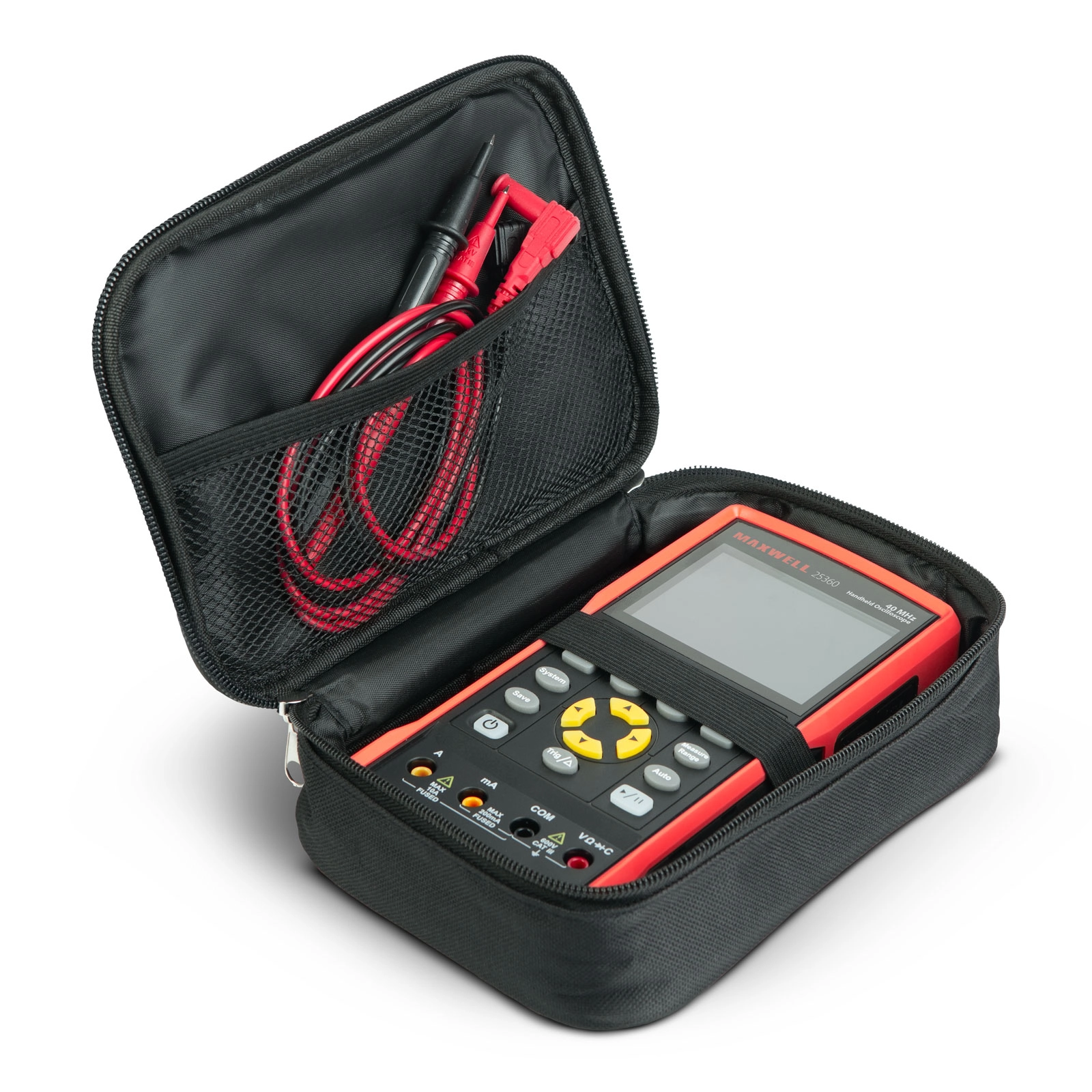

Připravený pro práci v terénu
Vestavěné akumulátory, kompaktní rozměry a ochranná přenosná taška usnadňují bezpečné používání i přepravu. V balení naleznete také potřebné měřicí příslušenství.
Tento ruční digitální osciloskop umožňuje graficky sledovat změny elektrických signálů v čase a vyhodnocovat jejich frekvenci, amplitudu i tvar. Dva kanály, nastavení spouštění a automatické nebo ruční volení rozsahu z něj činí univerzální měřicí nástroj pro elektronické nadšence, servisní techniky, školy i domácí dílny.
Integrovaný multimetr rozšiřuje možnosti použití o měření stejnosměrného a střídavého napětí i proudu, odporu a kapacity. Velký barevný displej s nastavitelným jasem a dobou zobrazení zajišťuje přehledné odečítání hodnot. Data i snímky obrazovky lze ukládat do interní paměti a přístroj lze připojit k počítači pomocí rozhraní USB Type-C.
Hlavní přednosti:
- dvoukanálový osciloskop a multimetr v jednom zařízení,
- protiskluzové tělo pro bezpečné držení,
- akumulátorové napájení pro použití bez elektrické sítě,
- automatické i manuální nastavení měřicího rozsahu,
- ukládání naměřených dat a obrazovek,

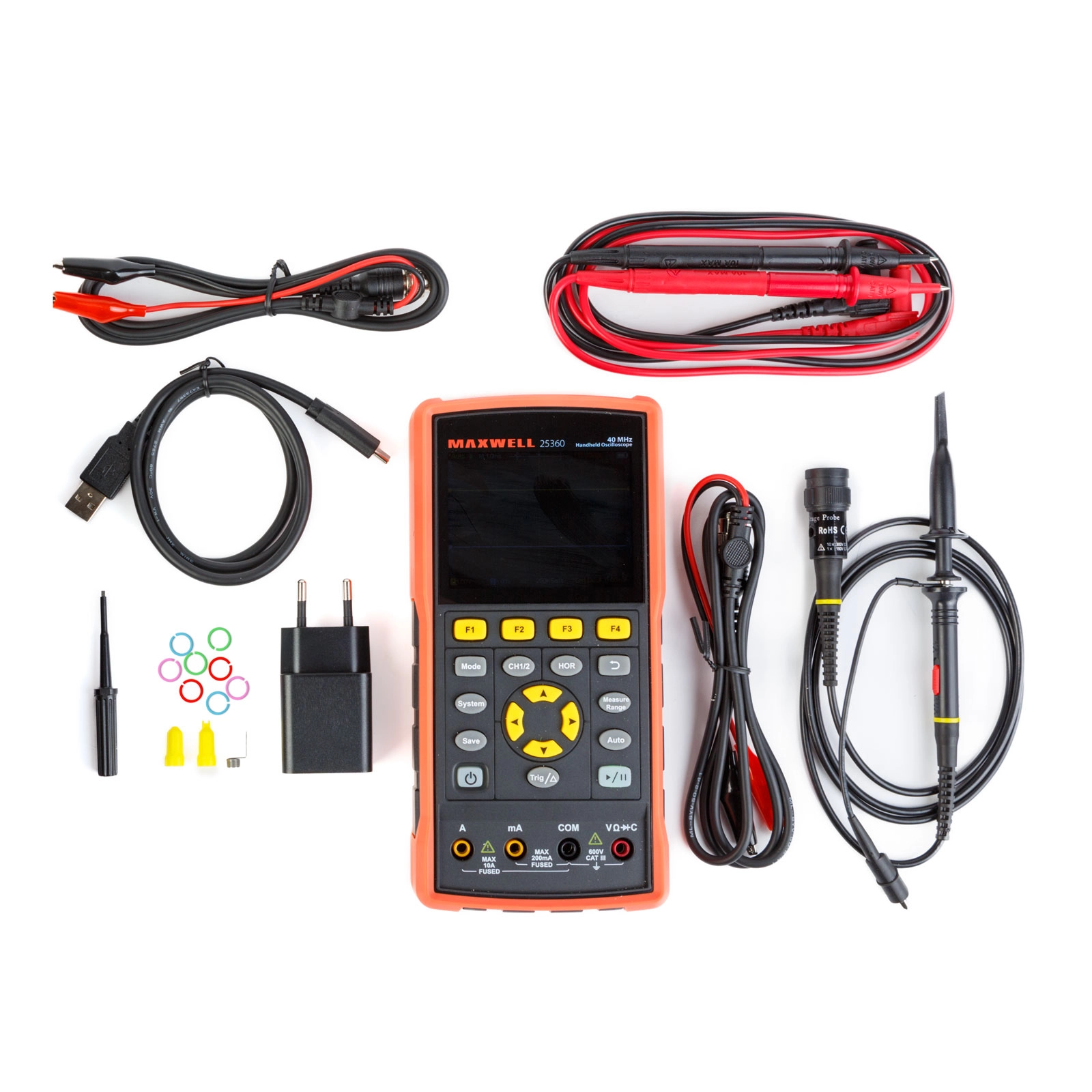

- součástí balení je měřicí sonda, měřicí hroty, krokosvorky, datový kabel, síťový adaptér a přenosná taška.
Specifikace
- Typ zařízení
- Přenosný dvoukanálový osciloskop s multimetrem
- Rozměry
- 95 × 200 × 38 mm
- Displej
- 3,5″ barevný LCD
- Rozlišení displeje
- 320 × 240 px
- Napájení
- 2× vestavěný akumulátor 18650, 2200 mAh, 3,7 V
- Konektor
- USB Type-C
- Síťový adaptér
- 100–240 V AC, 50/60 Hz → 5 V DC, 2 A
- Příkon
- < 5 W
- Provozní teplota
- 0 až +40 °C
- Provozní vlhkost
- < 90 %
- Barva
- Červená
- Hmotnost s akumulátorem
- Přibližně 600 g
- Šířka pásma osciloskopu
- 40–200 MHz
- Počet kanálů
- 2
- Vzorkovací rychlost
- 125 MSa/s až 1 GSa/s
- Obnovovací frekvence průběhu
- 10 000 wfms/s
- Útlum sondy
- 1×, 10×, 100×, 1000×, 10000×
- Maximální vstupní napětí osciloskopu
- 400 V
- Typ spouštění hranou
- Automatické, normální, jednorázové
- Měření DC napětí
- 200 mV až 1000 V
- Měření DC proudu
- 200 mA až 10 A
- Měření AC napětí
- 200 mV až 750 V
- Měření AC proudu
- 200 mA až 10 A
- Měření odporu
- 200 Ω až 100 MΩ
- Měření kapacity
- 20 nF až 2 mF
- Funkce
- Nastavitelný jas a čas obrazovky, interní paměť, ukládání dat a snímků obrazovky, počítačový software
- Obsah balení
- Měřicí sonda, měřicí hroty, krokosvorky, datový kabel, síťový adaptér, přenosná taška
