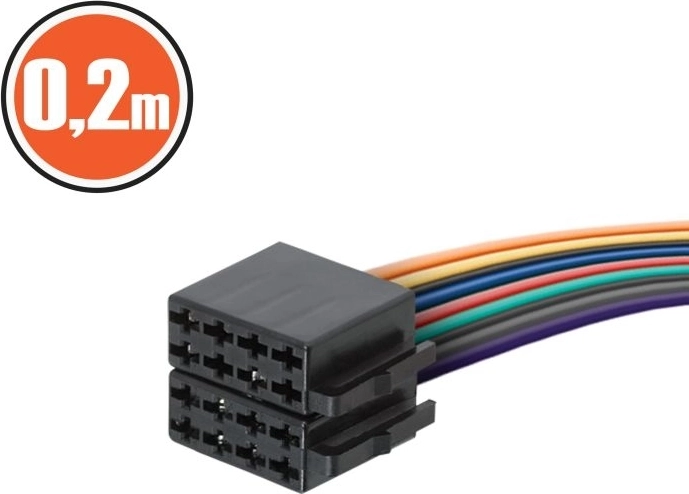

ISO připojovací zásuvka s kabelem o délce 0,2 m pro přehledné zapojení autorádia, napájení a reproduktorů. Nabízí standardizované značení pinů pro snadnou instalaci.
ISO připojovací zásuvka je vhodná pro instalaci a připojení kompatibilního autorádia k elektroinstalaci vozidla. Krátký kabel o délce 0,2 m umožňuje praktické a přehledné vedení zapojení.

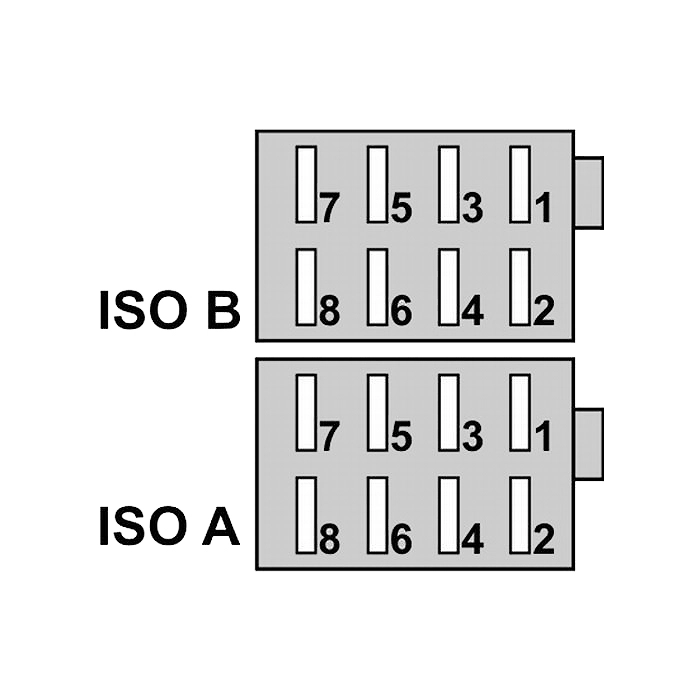

Zapojení reproduktorů:
- B1 – pravý zadní reproduktor (+)
- B2 – pravý zadní reproduktor (-)
- B3 – pravý přední reproduktor (+)
- B4 – pravý přední reproduktor (-)
- B1 – levý zadní reproduktor (+)
- B2 – levý přední reproduktor (-)
- B3 – levý přední reproduktor (+)
- B4 – levý přední reproduktor (-)
Upozornění: Uvedené označení pinů reproduktorů je převzato z dodaných podkladů. Před instalací doporučujeme ověřit zapojení podle elektroinstalace konkrétního vozidla a autorádia.
Specifikace
- Typ produktu
- ISO připojovací zásuvka
- Délka kabelu
- 0,2 m
- A1, A3
- nepřipojeno
- A2
- ztlumení telefonu
- B4
- konstantní 12 V (paměť)
- A5
- elektrická anténa
- A6
- spínané osvětlení displeje
- A7
- spínané +12 V
- A8
- uzemnění (-)
