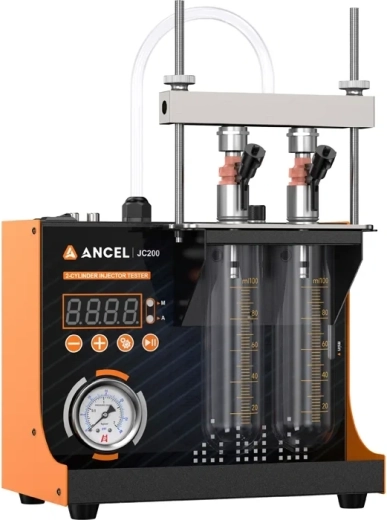

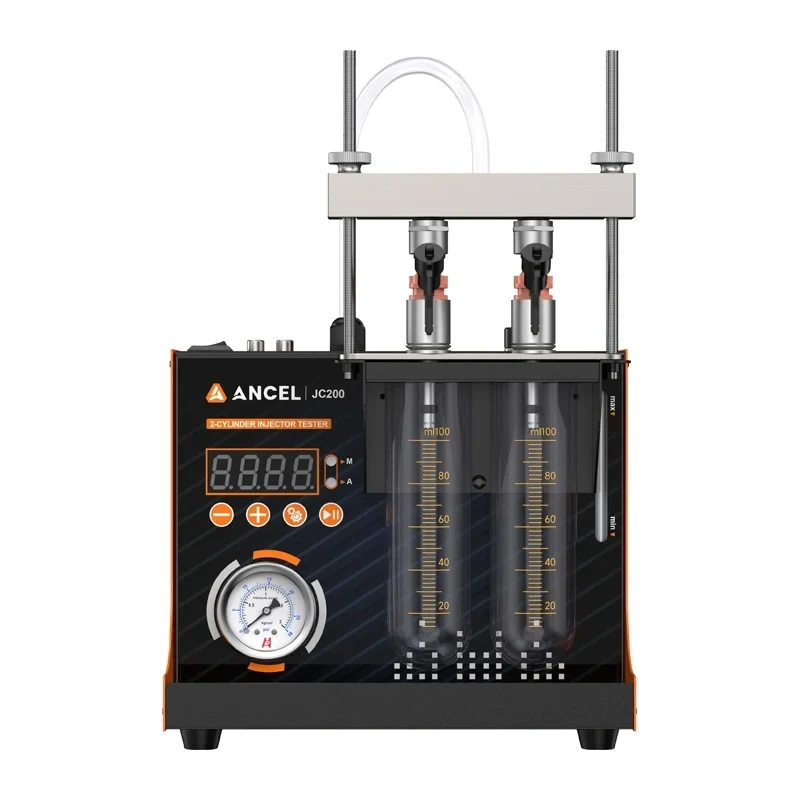

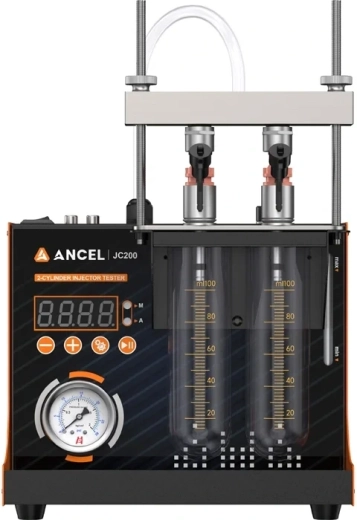

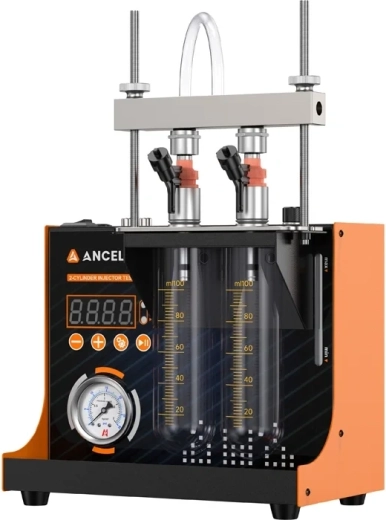

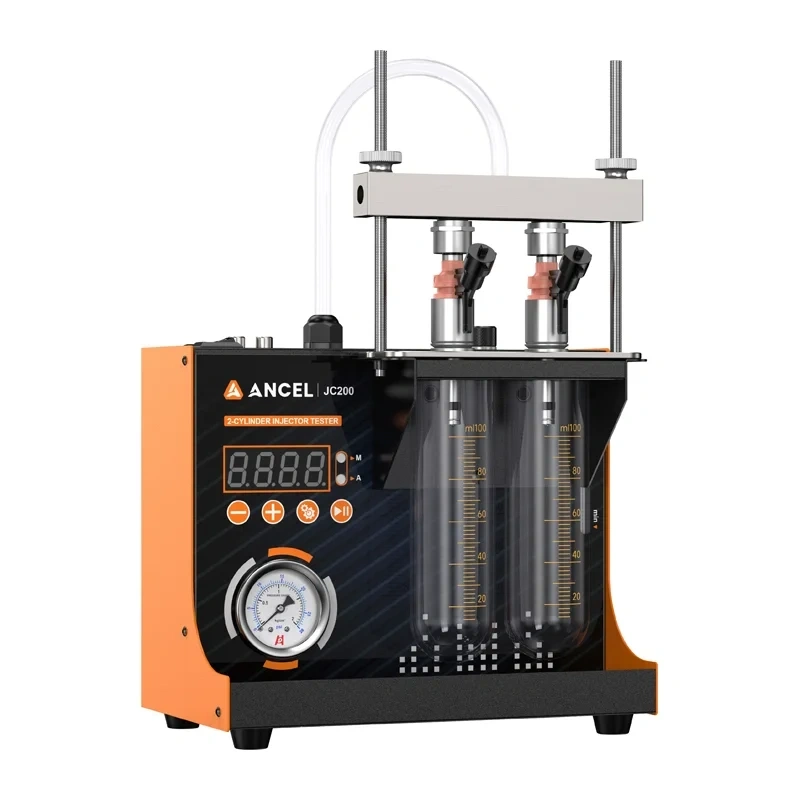

ANCEL JC200 je kompaktní zařízení pro diagnostiku, testování a čištění motocyklových palivových vstřikovačů. Podporuje vstřikovače MPI Top-Feed pro 6 V i 12 V, nabízí test rovnoměrnosti, test těsnosti, kontrolu objemu i pozorování atomizace díky podsvícení. Napájení z 12 V DC autobaterie a simulace provozních podmínek motoru z něj dělají praktický nástroj do dílny i pro práci v terénu.
Kontrola atomizace a rovnoměrnosti vstřiku
Funkce testu rovnoměrnosti a pozorování atomizace s podsvícením umožní rychle zhodnotit kvalitu rozprášení paliva a odhalit problémové vstřikovače bez zdlouhavého hledání závady.
Test těsnosti a měření objemu vstřikování
JC200 podporuje zkoušku těsnosti pod provozním tlakem a zároveň kontrolu objemu vstřiku, takže snadno ověříte, zda vstřikovač dávkuje správné množství paliva při zvolených podmínkách.
Stabilní tlak a mobilní napájení 12 V
Stlačený vzduch pomáhá udržet konstantní tlak 1,2–1,5 bar pro opakovatelná měření. Napájení z 12 V DC autobaterie (2 A) zvyšuje přenosnost a flexibilitu použití v dílně i mimo ni.
Zařízení ANCEL JC200 je navrženo pro přesné ověření stavu vstřikovačů paliva u motocyklů. Mikroprocesorová technologie simuluje různé provozní podmínky motoru, takže snadno odhalíte nepravidelnosti ve vstřiku, netěsnosti nebo zhoršenou kvalitu rozprášení paliva. Díky přehlednému ovládání a digitálnímu displeji získáte rychlé výsledky bez zbytečných prodlev.
Pro stabilní a opakovatelné testy využívá přístroj stlačený vzduch k protlačování testovací kapaliny systémem a udržuje konstantní provozní tlak 1,2–1,5 bar. Vizuální ukazatel hladiny kapaliny usnadňuje kontrolu během provozu a testovací kapalinu lze recyklovat.
Hlavní výhody a funkce:
- Zkouška rovnoměrnosti vstřikování pro rychlé odhalení rozdílů mezi kanály
- Pozorování atomizace s podsvícením pro kontrolu kvality rozprášení
- Zkouška těsnosti pro detekci netěsností pod provozním tlakem
- Kontrola objemu vstřiku (měření dodaného množství paliva)
- Ruční i automatická zkouška
- Kompatibilita se vstřikovači Top-Feed MPI 6 V / 12 V
- Napájení 12 V DC z automobilové baterie – vhodné i pro mobilní použití
Obsah balení (1 sada):
- Napájecí kabel 0,8 m × 1
- Signální kabel 0,8 m × 2
- Montážní deska vstřikovače × 1
- Šroub M6 × 2
- Upínací matice M6 × 2
- Olejový separátor × 1
- Zkušební láhev × 2
- Konektor 9–11,3 × 2
- Konektor 11–12,8 × 2
- Konektor 13–14,5 × 2
- Těsnění Ø10 × 2
- Těsnění Ø14 × 2
- Krabička na příslušenství × 1
- Záslepka × 1
Specifikace
- Výrobce
- ANCEL
- Model
- JC200
- Typ zařízení
- Zařízení pro diagnostiku a testování vstřikovačů paliva u motocyklů
- Provozní napětí
- 12 V DC
- Napájení
- 12 V DC z automobilové baterie, 2 A
- Objem nádrže
- 150 ml
- Objem válce
- 100 ml
- Otáčky
- 100–9 900 ot./min (krok: 100 ot./min)
- Čas
- 30–600 s
- Provozní tlak
- 1,2–1,5 bar (konstantní)
- Odlehčení tlaku
- Ruční
- Displej
- Digitální displej
- Podporované vstřikovače
- Motocykly / 6 V a 12 V Top-Feed MPI
- Funkce
- Zkouška objemu vstřikování paliva, zkouška rovnoměrnosti vstřikování, zkouška atomizace, zkouška těsnosti, ruční zkouška, automatická zkouška
- Provozní teplota
- Od -5 °C do 50 °C
- Relativní vlhkost
- <85 %
