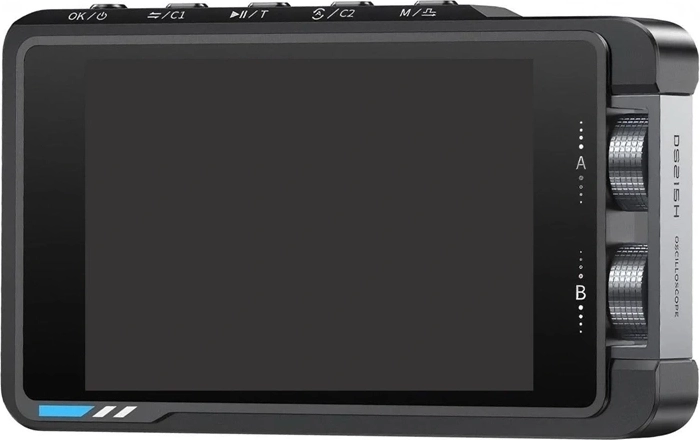

FNIRSI DS215H je kompaktní přístroj, který v jednom těle spojuje dvoukanálový digitální osciloskop se šířkou pásma 50 MHz a generátor funkcí. Nabízí rychlé vzorkování až 250 MSa/s, přehledný 3,5" IPS displej, bezpečný provoz se špičkovým vstupním napětím až ±400 V a praktické napájení přes USB‑C – ideální pro servis, diagnostiku, vývoj i práci v terénu.
Práce s elektronikou vyžaduje spolehlivé měřicí vybavení – FNIRSI DS215H kombinuje osciloskop a funkční generátor do jednoho přenosného zařízení. Díky architektuře založené na FPGA/MCU/ADC poskytuje stabilní výkon, přesné měření a komfortní obsluhu v dílně i mimo ni.
Osciloskop nabízí analogovou šířku pásma 50 MHz a vzorkování v reálném čase až 250 MSa/s pro detailní analýzu průběhů. Nechybí volba vazby AC/DC, spouštění na náběžnou/klesající hranu a praktické měřicí statistiky (např. frekvence, Vpp, RMS či šířka impulzu). Pro vyšší bezpečnost při měření podporuje špičkové napětí až ±400 V a nastavení faktoru sondy 1×/10×.
Generátor funkcí rozšiřuje možnosti při testování a návrhu obvodů – podporuje 13 typů průběhů, frekvenční rozsah 0–50 kHz (krok 1 Hz), nastavitelnou amplitudu i pracovní cyklus. Přehledný 3,5" barevný IPS displej (480 × 320) s nastavitelným jasem a ovládání pomocí otočného knoflíku a tlačítek umožňují rychlé změny nastavení. Vestavěná Li‑ion baterie 1500 mAh poskytne až 4 hodiny provozu a dobíjení probíhá přes USB‑C (5 V/1 A).
Součástí balení:
- osciloskop FNIRSI DS215H
- osciloskopická sonda
- měřicí kabel s krokosvorkami
- kabel USB‑C
- adaptér BNC
- návod k použití
Specifikace
- Výrobce
- FNIRSI
- Model
- DS215H
- Displej
- 3,5” barevný IPS
- Rozlišení displeje
- 480 × 320 px
- Podsvícení
- Nastavitelný jas
- Napájení
- USB Type‑C (5 V / 1 A)
- Baterie
- 1500 mAh (Li‑ion)
- Výdrž na baterii
- až 4 hodiny (dle použití)
- Jazyky menu
- čínština, angličtina, němčina, portugalština, japonština, španělština, korejština, ruština
- Rozměry
- cca 66 × 110 × 19,5 mm
- Hmotnost
- cca 138 g
- Typ přístroje
- Přenosný digitální osciloskop + generátor funkcí
- Počet kanálů osciloskopu
- 2 (dvoukanálový)
- Šířka pásma
- 50 MHz
- Vzorkovací frekvence (reálný čas)
- až 250 MSa/s
- Úložiště dat
- 14 M
- Rozsah časové základny
- 20 ns/div – 20 s/div
- Vertikální citlivost
- 10 mV/div – 10 V/div
- Vertikální rozlišení
- 8 bitů
- Vstupní impedance
- 1 MΩ
- Režim zobrazení signálu
- Posun
- Měřicí údaje
- poměr zapnutí, frekvence, Vpp, max., min., průměr, RMS, proud, poměr zapnutí, šířka impulzu
- Faktor útlumu sondy
- 1× / 10×
- Vstupní vazba
- AC / DC
- Typ spouštění
- náběžná / klesající hrana
- Režim spouštění
- Auto / Normální / Jednorázový
- Rozsah úrovně spouštění
- 8 dílků (kladných i záporných)
- Špičkové vstupní napětí
- ±400 V
- Generátor – výstupní průběh
- podporuje více výstupních průběhů (13 typů)
- Generátor – frekvenční rozsah
- 0–50 kHz
- Generátor – krok nastavení frekvence
- 1 Hz
- Generátor – plnivý cyklus (obdélník)
- 0–100 %
- Generátor – amplituda
- 0,1 V–3,0 V
