Shelly Dimmer 0/1–10 V PM Gen4 je chytrý stmívač pro zařízení se standardem 0–10 V a 1–10 V (LED osvětlení, motory, ventily), který nabídne plynulé stmívání, měření spotřeby a pohodlné ovládání přes aplikaci i klasický vypínač. Díky podpoře Wi‑Fi, Zigbee, Bluetooth a Matter jej snadno začleníte do moderní chytré domácnosti a instalací za stávající vypínač zachováte vzhled interiéru.

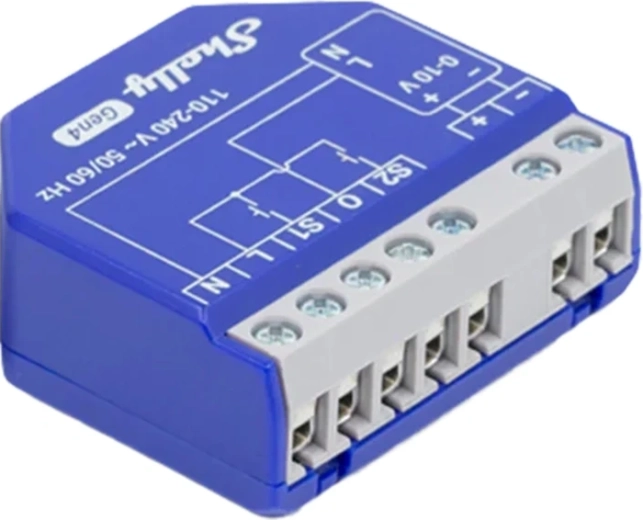

Kompaktní modul pro montáž za vypínač
Kompaktní provedení usnadňuje instalaci do instalační krabice – získáte chytré ovládání bez výměny stávajících vypínačů a bez změny designu místnosti.

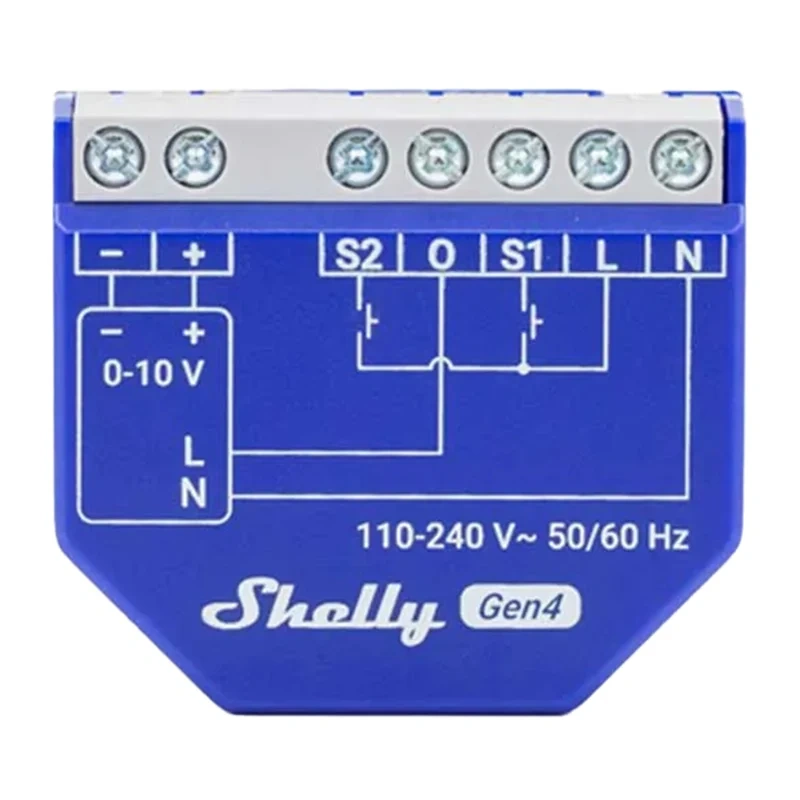

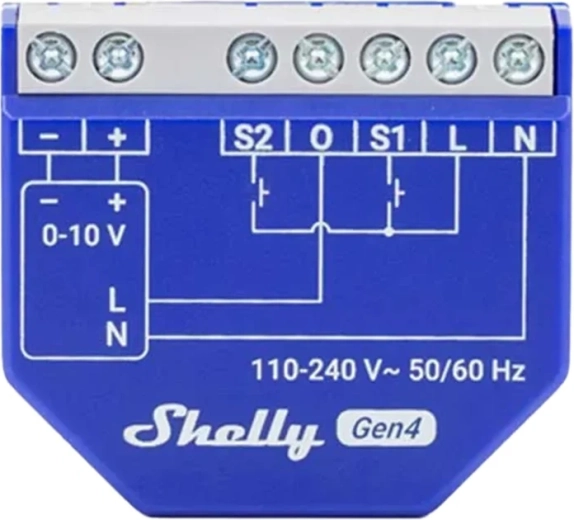

Přesné řízení 0–10 V / 1–10 V a snadné zapojení
Přehledné svorky a schéma zapojení pomáhají při instalaci. Stmívač je určen pro zařízení s řídicím vstupem 0–10 V / 1–10 V a podporuje i vstupy S1/S2 pro ovládání tlačítky.

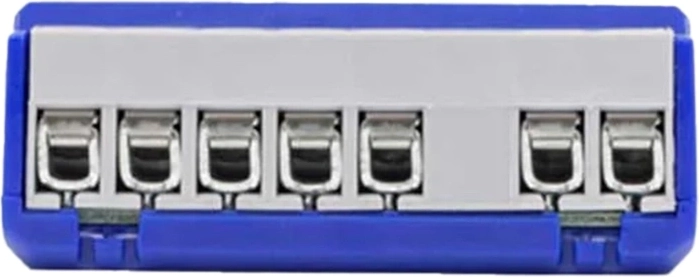

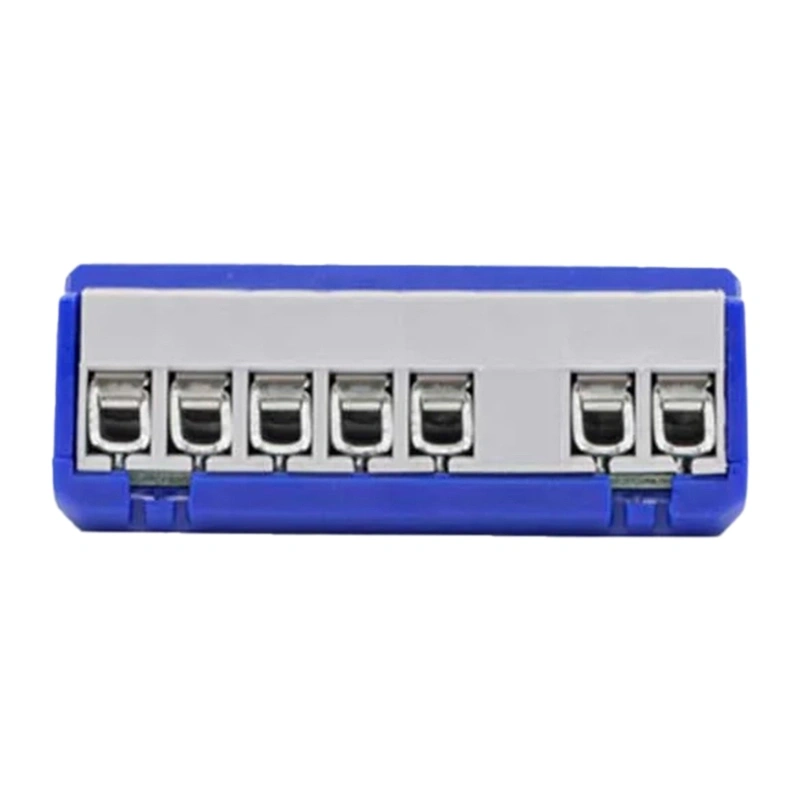

Spolehlivé svorky pro bezpečné připojení vodičů
Robustní svorkovnice umožňuje pevné a přehledné připojení vodičů, což přispívá k bezpečnému provozu a stabilnímu kontaktu v instalaci.
Shelly Dimmer 0/1–10 V PM Gen4 je univerzální řešení pro modernizaci řízení osvětlení a dalších zařízení se vstupem 0/1–10 V. Montáž do instalační krabice (např. za vypínač nebo do stropní konstrukce) umožní zachovat stávající ovládání a zároveň přidat funkce chytré automatizace.
Zařízení vám dá do rukou přesnou kontrolu nad atmosférou v místnosti – nastavíte minimální a maximální jas, rychlost přechodů i úroveň jasu po zapnutí. Praktický noční režim automaticky ztlumí světlo ve zvolených hodinách, takže se hodí do ložnice, dětského pokoje nebo na chodbu.
Propojení se světem chytré domácnosti je jednoduché díky multiprotokolové komunikaci a široké kompatibilitě. Stmívač podporuje scénáře a automatizace (časovače, východ/západ slunce, skripty) a zároveň průběžně měří napětí, proud i spotřebu připojené zátěže pro lepší přehled a optimalizaci nákladů.
- Instalace bez zásahu do vzhledu – montáž za vypínač
- 0–10 V / 1–10 V pro LED, motory a ventily
- Měření spotřeby a přehled v reálném čase
- Wi‑Fi + Zigbee + Bluetooth + Matter pro snadnou integraci
- Automatizace (plány, scénáře, skripty, MQTT, Webhooks)
Specifikace
- Výrobce
- Shelly
- Model
- Dimmer 0/1–10 V PM Gen4
- Rozměry (V × Š × H)
- 38,5 × 43,5 × 17 mm
- Hmotnost
- 28,5 g
- Maximální utahovací moment pro šroubové svorky
- 0,4 Nm
- Průřez vodiče
- 0,2–2,5 mm² (jednožilové, vícežilové a vodiče s koncovkami)
- Délka odizolovaného vodiče
- 5–6 mm
- Instalace
- V rozvodné krabici, za nástěnným vypínačem nebo v stropní konstrukci
- Materiál pouzdra
- Plast
- Barva pouzdra
- Pouzdro: Pantone 2736C (modrá); Potisk: bílá
- Barva konektoru
- Šedá
- Provozní teplota
- -20 °C až 40 °C
- Vlhkost
- 30 % až 70 % relativní vlhkosti
- Maximální provozní nadmořská výška
- 2000 m n. m.
- Napájení
- 110–240 V AC, 50/60 Hz
- Příkon
- < 1,5 W
- Typ řízení napětí 0–10 V / 1–10 V
- Zdroje proudu (Current Sourcing); Odběry proudu (Current Sinking)
- Externí ochrana
- 16 A, vypínací charakteristika B nebo C, vypínací schopnost 6 kA, třída omezení energie 3
- Maximální spínací napětí
- 240 V AC
- Maximální spínací proud
- 13 A
- Maximální řídicí proud
- 35 mA
- Voltmetr (AC)
- 110–240 V
- Přesnost měření napětí
- ±10 %
- Ampermetr (AC)
- 50 mA–16 A
- Přesnost měření proudu
- ±10 %
- Ukládání naměřených dat
- Ne
- Vnitřní teplotní čidlo
- Ano
- Wi‑Fi protokol
- 802.11 b/g/n/ax
- Wi‑Fi RF pásmo
- 2401–2483 MHz
- Wi‑Fi max. vysílací výkon
- < 20 dBm
- Wi‑Fi dosah
- Až 30 m v interiéru a až 50 m v exteriéru (dle podmínek)
- Bluetooth protokol
- 5.0
- Bluetooth RF pásmo
- 2402–2480 MHz
- Bluetooth max. vysílací výkon
- < 4 dBm
- Bluetooth dosah
- Až 10 m v interiéru a až 30 m v exteriéru (dle podmínek)
- Zigbee protokol
- 802.15.4
- Funkce opakovače Zigbee
- Ano
- Zigbee RF pásmo
- 2405–2480 MHz
- Zigbee max. vysílací výkon
- < 20 dBm
- Zigbee dosah
- Až 100 m v interiéru a až 300 m v exteriéru (dle podmínek)
- Procesor (CPU)
- ESP32-C6
- Taktovací frekvence
- 80 MHz
- Flash paměť
- 8 MB
- Časové plány
- 20
- Webhooky (akce URL)
- 20 (až 5 URL adres na jeden webhook)
- Podpora skriptů
- Ano
- MQTT
- Ano
- Pokročilé časové plány
- Ano
- KVS (úložiště klíč-hodnota)
- Ano
