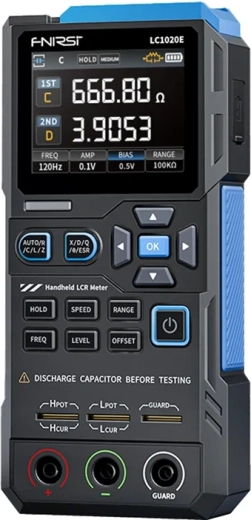

FNIRSI LC1020E je kompaktní ruční LCR měřič pro rychlé a přesné měření součástek. Nabízí automatické rozpoznání R/C/L, široký rozsah testovacích frekvencí 100 Hz až 100 kHz, duální zobrazení parametrů a praktické funkce pro servis i výrobu – porovnání s tolerancí, třídění a záznam dat. Díky USB‑C nabíjení, vestavěné baterii a automatickému vypnutí je ideální do laboratoře i do terénu.
Ruční LCR měřič FNIRSI LC1020E vám usnadní diagnostiku a kontrolu elektronických součástek. Přístroj automaticky rozpozná, zda měříte rezistor, kondenzátor nebo induktor, a okamžitě zvolí správný režim. Díky více testovacím frekvencím a nastavitelnému zkušebnímu napětí získáte stabilní a opakovatelné výsledky při vývoji, servisu i kontrole kvality.
Hlavní přednosti:
- Automatické rozpoznání komponent (R/C/L) a režim AUTO pro rychlé měření.
- 5 testovacích frekvencí (100 Hz až 100 kHz) pro přesnější analýzu různých typů součástek.
- Duální odečet – současné zobrazení dvou parametrů pro rychlejší vyhodnocení.
- Nastavitelná úroveň zkušebního napětí a vnitřní polarizace (Bias) pro citlivé součástky.
- Otevřená a zkratová kalibrace pro omezení vlivu měřicích vodičů.
- Porovnání s nominální hodnotou a tolerancí + režim třídění pro výrobu a vstupní kontrolu.
- Protokolování a statistiky v reálném čase pro efektivní práci s výsledky.
- 2,8" barevný TFT displej s přehledným rozhraním.
- Dobíjení přes USB‑C a automatické vypnutí pro mobilní použití.
Obsah balení:
- měřič
- datový kabel
- zkratovací deska
- Kelvinova testovací svorka
- měřicí vodiče (černý + červený)
- uživatelská příručka
Specifikace
- Výrobce
- FNIRSI
- Model
- LC1020E
- Testovací frekvence
- 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz
- Základní přesnost
- 0,3 %
- Displej
- 2,8palcový TFT LCD displej
- Rozlišení displeje
- Hlavní parametr: 4,5 číslice | Sekundární parametr: 4,5 číslice
- Měřicí parametry
- Hlavní parametry: AUTO / R / C / L / Z | Sekundární parametry: X / D / Q / θ (fázový úhel) / ESR
- Měřicí rozsah
- Indukčnost (L): 0–100 H | Kapacita (C): 0–100 mF | Odpor (R): 0–10 MΩ
- Vnitřní polarizace (Bias)
- 0,0 V, 0,5 V
- Úroveň zkušebního napětí
- 0,1 V, 0,3 V, 0,6 V
- Kalibrační funkce
- Kalibrace otevřeného obvodu, kalibrace zkratu (Short)
- Funkce porovnání
- Výpočet relativní chyby mezi naměřenou a jmenovitou hodnotou (v %), filtrování výsledků. Nastavení jmenovitých hodnot a tolerance; rozsah tolerance 0,1 % až 99,9 %.
- Funkce protokolování
- Kontrola splnění nastavené nominální hodnoty a tolerance; záznam počtu úspěšných a neúspěšných měření.
- Konfigurace měřicího terminálu
- Tříterminálový, pětiterminálový
- Výstupní impedance
- 100 Ω
- Komunikační rozhraní
- USB typu C (virtuální sériový port)
- Další nastavení
- Nastavení jazyka, jasu obrazovky a zvuku, automatické vypnutí, nastavení kalibrace, informace o systému
