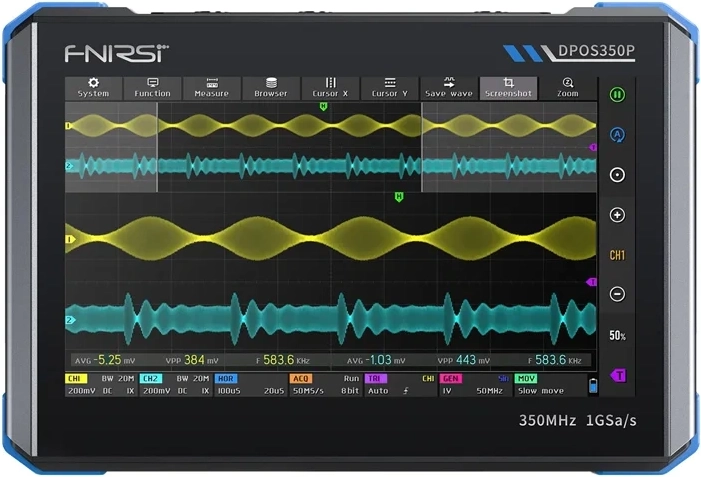

Fnirsi DPOS350P je všestranný digitální osciloskop 4 v 1 s velkým 7" dotykovým IPS displejem, který kombinuje osciloskop, generátor signálu, spektrální analyzátor a analyzátor frekvenční odezvy (FRA). Nabízí šířku pásma 350 MHz, vzorkování 1 GSa/s a přehledné režimy vizualizace včetně Waterfall 3D pro rychlou diagnostiku, testování a analýzu signálů v laboratoři i v terénu.
DPOS350P je navržen pro pohodlnou práci ve stylu tabletu – dotykové ovládání urychluje nastavení parametrů a 7" displej s rozlišením 1024 × 600 poskytuje jasný přehled o průbězích i spektru. Díky kombinaci více měřicích režimů šetří místo na stole a dokáže nahradit několik samostatných přístrojů.
Hlavní výhody a funkce:
- Osciloskop 2 kanály: 350 MHz, 1 GSa/s, hloubka paměti 60 kpts, digitální fluorescence, FFT a vysoké rozlišení 8–16 bit.
- Generátor signálu: až 50 MHz (sinus), 14 standardních průběhů + zachycený průběh, nastavení amplitudy/offsetu i pracovního cyklu.
- Spektrální analyzátor: 200 kHz až 350 MHz, FFT 4K–32K, režimy Waterfall včetně 3D zobrazení, měření kurzorem.
- FRA – analyzátor frekvenční odezvy: 100 Hz až 50 MHz pro rychlé posouzení zesilovačů, filtrů a regulačních smyček (Bodeho diagram).
Součástí balení: 2× sonda 350 MHz, nabíječka QC18W, USB kabel, krokosvorky, uživatelská příručka.
Specifikace
- Výrobce
- Fnirsi
- Model
- DPOS350P
- Počáteční konfigurace
- 5 předvoleb
- Jazyky
- Čínština / angličtina / ruština / portugalština
- Úhlopříčka obrazovky
- 7 palců
- Rozlišení obrazovky
- 1024 × 600 pixelů
- Technologie obrazovky
- IPS, plný pozorovací úhel
- Režim interakce
- Kapacitní dotyková obrazovka
- Rozšiřující rozhraní
- Kapacitní dotyková obrazovka
- Automatické vypnutí
- 15 minut ~ 1 hodina / vypnuto
- Aktualizace
- Podporuje aktualizace obrazu .iso
- Požadavky na nabíjení
- QC18W – 12 V / 1,5 A
- Baterie
- 3,7 V lithium, 8000 mAh
- Provozní doba
- cca 3 hodiny
- Doba nabíjení
- cca 5 hodin
- Celková spotřeba energie
- 10 W
- Chlazení
- pasivní (vzduch)
- Rozměry zařízení
- 190 × 128 × 37 mm
- FRA: frekvence budicího signálu
- 100 Hz ~ 50 MHz
- FRA: amplituda budicího signálu
- 0 ~ 5 Vpp
- FRA: offset budicího signálu
- −2,5 V ~ +2,5 V
- FRA: počet frekvenčních bodů
- 20 ~ 500
- FRA: měření kurzorem
- frekvence / zisk / fáze
- FRA: provozní režim
- jednorázový / cyklický
- FRA: kalibrace systému
- podporována
- SA: metoda převodu
- FFT
- SA: délka FFT
- 4K ~ 32K
- SA: frekvenční rozsah
- 200 kHz ~ 350 MHz
- SA: rozsah úrovně
- −60 dBmV ~ +260 dBmV
- SA: měření kurzorem
- frekvence / amplituda
- SA: parametr značení
- maximální harmonická energie
- SA: vodopádový graf
- podporován
- SA: 3D vodopádový graf
- podporován
- SA: automatické nastavení
- podporováno
- SA: kalibrace systému
- podporována
- Osciloskop: počet kanálů
- 2
- Osciloskop: šířka pásma
- 350 MHz
- Osciloskop: doba náběhu
- 1 ns
- Osciloskop: max. vzorkovací frekvence
- 1 GSa/s
- Osciloskop: hloubka paměti
- 60 kpts
- Osciloskop: vstupní impedance
- 1 MΩ / 14 pF
- Osciloskop: rozsah časové základny
- 5 ns ~ 50 s
- Osciloskop: časová základna (roll)
- 50 ms ~ 50 s
- Osciloskop: vertikální citlivost
- 2 mV ~ 20 V (1×)
- Osciloskop: vertikální rozsah
- 16 mV ~ 160 V (1×)
- Osciloskop: přesnost DC
- ±2 %
- Osciloskop: přesnost času
- ±0,01 %
- Osciloskop: vstupní vazba
- DC / AC
- Osciloskop: pozadí mřížky
- zobrazit / skrýt
- Osciloskop: posun vlnové křivky
- hrubé / jemné nastavení
- Osciloskop: ochrana proti přepětí
- až 400 V
- Osciloskop: jas vlnové křivky
- nastavitelný
- Osciloskop: zobrazení FFT
- podporováno
- Osciloskop: digitální fluorescence
- podporováno
- Osciloskop: útlum sondy
- 1× / 10× / 100×
- Osciloskop: hardwarové omezení šířky pásma
- 150 MHz / 20 MHz
- Osciloskop: režim vysokého rozlišení
- 8 bitů ~ 16 bitů
- Osciloskop: měření parametrů
- 12 typů
- Osciloskop: měření kurzorem
- čas, perioda, frekvence, úroveň, napětí
- Osciloskop: detekce spouštěče
- digitální
- Osciloskop: kanál spouštěče
- CH1 / CH2
- Osciloskop: režim spouště
- Auto / Single / Normal
- Osciloskop: hrana spouště
- Rising / Falling
- Osciloskop: útlum spouště
- L1 ~ L3
- Osciloskop: úroveň spouště
- Manuální / Auto (10 % ~ 90 %)
- Osciloskop: záznam snímku obrazovky
- 90 obrázků
- Osciloskop: záznam vlnové formy
- 500 sad
- Osciloskop: zobrazení teploty barev
- Podporováno
- Osciloskop: režim X-Y
- Podporováno
- Osciloskop: zoom časové základny
- Podporováno
- Osciloskop: automatické nastavení jedním tlačítkem
- Podporováno
- Osciloskop: nulový návrat jedním tlačítkem
- Podporováno
- Osciloskop: prohlížeč dat
- Podporováno
- Generátor signálu: typy průběhů
- 14 standardních + zachycený průběh
- Generátor signálu: frekvence
- 0 ~ 50 MHz (sinus), jiné průběhy až 10 M / 5 M / 3 M
- Generátor signálu: amplituda
- 0 ~ 5 Vpp
- Generátor signálu: offset
- −2,5 V ~ +2,5 V
- Generátor signálu: pracovní cyklus
- 0,1 % ~ 99,9
- Generátor signálu: rozlišení frekvence
- 1 Hz
- Generátor signálu: rozlišení amplitudy
- 1 mV
- Generátor signálu: rozlišení offsetu
- 1 mV
- Generátor signálu: rozlišení pracovního cyklu
- 0,1
- Generátor signálu: uložené vlastní vlnové průběhy
- 500 sad
