Přenosný mini osciloskop 3 v 1 Fnirsi DSO-TC4

Pro kutily

Přenosný mini osciloskop 3 v 1 Fnirsi DSO-TC4

-19%

2 029 Kč

1 649 Kč

Doprava od 69 Kč

Externí sklad · U vás 4. 8.

Kód produktu: 908521-1

Doprava zdarma při nákupu nad 2 500 Kč

Bezproblémové vrácení do 30 dnů

Rychlé doručení již od 69 Kč

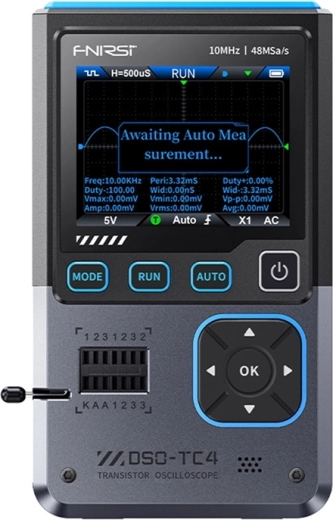

Fnirsi DSO-TC4 je přenosný mini osciloskop 3 v 1, který kombinuje digitální osciloskop, tester elektronických součástek a generátor signálu. Nabízí šířku pásma 10 MHz, vzorkování 48 MSa/s, automatickou identifikaci součástek, barevný 2,8" TFT displej a praktické napájení přes USB-C. Díky funkci Anti-Burn chrání vstupní obvod před poškozením a je vhodný pro servis, vývoj elektroniky i domácí měření.

Fnirsi DSO-TC4 je kompaktní měřicí přístroj pro rychlou diagnostiku elektronických obvodů. Jako digitální osciloskop zobrazuje průběhy v reálném čase s vysokou přesností, umožňuje měření napětí, frekvence, periody, RMS, Vpp i pracovního cyklu a nabízí režimy spouštění pro běžné servisní i vývojové úlohy.

Integrovaný tester elektronických součástek automaticky rozpozná a změří diody, Zenerovy diody, rezistory, kondenzátory, induktory, tranzistory MOSFET, JFET, IGBT i tyristory. Praktický generátor signálu podporuje 13 typů průběhů s frekvencí až 50 kHz, takže snadno nasimulujete různé provozní podmínky při testování obvodů.

Zařízení je vybaveno barevným 2,8palcovým TFT displejem s nastavitelným jasem, intuitivním ovládacím panelem a portem USB-C pro nabíjení i přenos dat. Vestavěná Li-Ion baterie 1500 mAh zajišťuje pohodlné použití v terénu a funkce spánku pomáhá prodloužit výdrž mezi nabitími.

3 funkce v jednom zařízení: osciloskop, tester součástek a generátor signálu
Bezpečnější měření díky ochraně Anti-Burn
Export průběhů do počítače pro další analýzu a archivaci
Kompaktní rozměry a nízká hmotnost pro snadné přenášení

Obsah balení: osciloskop, sonda P1600, krokosvorka, 3× testovací háček, uživatelská příručka, nabíjecí kabel USB-C a adaptér.

Specifikace

Výrobce: Fnirsi
Model: DSO-TC4
Typ zařízení: Přenosný mini osciloskop 3 v 1
Funkce: Digitální osciloskop, tester elektronických součástek, generátor signálu
Displej: Barevný TFT displej 2,8 palce
Podsvícení: Nastavitelný jas
Napájení: USB-C, 5 V / 1 A
Baterie: Lithium-iontová 3,7 V, 1500 mAh
Jazyky rozhraní: 8 jazyků včetně čínštiny, angličtiny, němčiny, portugalštiny, japonštiny, španělštiny, korejštiny a ruštiny
Rozměry: Přibližně 90 × 142 × 27,5 mm
Hmotnost: 186 g
Vzorkovací frekvence v reálném čase: 48 MSa/s
Analogová šířka pásma: 10 MHz
Vstupní impedance: 1 MΩ
Režim vazby: AC / DC
Rozsah testovacího napětí: Sonda 1:1: 80 Vpp (±40 V); sonda 10:1: 800 Vpp (±400 V)
Vertikální citlivost: 10 mV/div – 10 V/div (rozsah X1)
Vertikální posun: Nastavitelný s indikací
Rozsah časové základny: 50 ns – 20 s
Režimy spouštění: Automatický / normální / jednorázový
Typ spouštění: Vzestupná hrana, klesající hrana
Úroveň spouštění: Nastavitelná s indikací
Zmrazení průběhu: Ano, funkce HOLD
Automatické měření: Max, Min, průměr, RMS, Vpp, frekvence, perioda, faktor plnění / pracovní cyklus
Test diod: Úbytek napětí <5 V
Test Zenerových diod: Rozsah 0,01–32 V; zpětné průrazné napětí, testovací oblast K-A-A
Test FET tranzistorů: JFET: kapacita hradla (Cg), proud Id při Vgs, úbytek napětí na ochranné diodě (Uf); IGBT: proud drain při Vgs, úbytek napětí na ochranné diodě (Uf); MOSFET: prahové napětí (Vt), kapacita hradla (Cg), odpor drain-source (Rds), úbytek napětí na ochranné diodě (Uf)
Test tyristorů (SCR): Jednosměrné: spouštěcí napětí <5 V, úroveň hradla; obousměrné: spouštěcí proud <6 mA
Test kondenzátorů: Rozsah 25 pF – 100 mF, měření kapacity a ztrátového činitele (Vloss)
Test rezistorů: Rozsah 0,01 Ω – 50 MΩ
Test induktorů: Rozsah 10 μH – 1000 μH
Výstupní průběhy generátoru: 13 typů průběhů
Frekvence generátoru signálu: 0–50 kHz
Faktor plnění průběhu: 0–100 %
Amplituda průběhu: 0,1–3,0 V
Obsah balení: Osciloskop, sonda P1600, krokosvorka, 3× testovací háček, uživatelská příručka, nabíjecí kabel USB-C, adaptér
